一颗先进制程芯片，在指甲盖大小的面积上，集成上百亿个晶体管。纳米级的微小缺陷、几微米的对位偏差，都会直接造成芯片短路、性能失效、整批报废。
在半导体制造这条高精尖产业链里，传统人工肉眼检测早已无法胜任：效率极低、漏检率高、主观性强，面对微观缺陷完全无能为力。
而视觉检测（机器视觉）技术，就是半导体工厂全天候在线的智能慧眼，贯穿晶圆生产、光刻蚀刻、封装测试全环节，以纳米级精度守住芯片良率生命线，也是高端芯片制造不可或缺的核心配套技术。
一、半导体视觉检测：到底是什么？工作原理
半导体视觉检测，是融合高精密光学成像、工业相机、智能算法、AI 深度学习的综合检测系统，相当于给半导体产线装上高清摄像头 + 智能大脑。
整套系统工作流程十分清晰：
高清成像采集：依靠深紫外 DUV 光源、高数值孔径显微镜头、8K 超高分辨率工业相机，捕捉晶圆、芯片表面微观图像，可识别10 纳米级细微缺陷，突破可见光成像极限。
图像预处理：完成降噪、灰度校正、边缘增强，过滤产线环境杂光、灰尘干扰，还原清晰微观画面。
算法智能分析：通过亚像素检测、模板匹配、深度学习模型，把采集图像与标准设计图纸、合格样板像素级比对。
缺陷判定 + 实时反馈：自动识别缺陷类型、位置、大小，实时标记、报警、剔除不良品，同时追溯缺陷产生的工艺环节，反向优化生产参数。

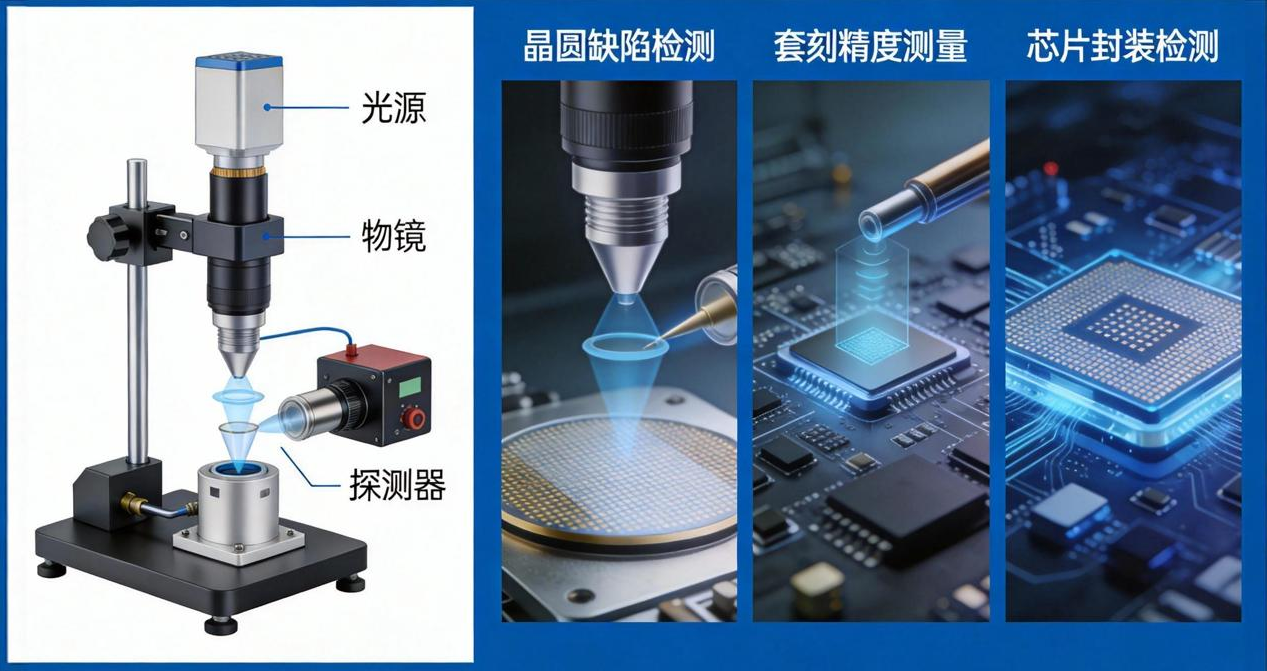

二、覆盖全制造流程！视觉检测的四大核心应用场景
从晶圆原材料到最终成品芯片，视觉检测贯穿半导体前道、中道、后道全部工序，每一环都不可替代。
1. 前道晶圆制造：源头严控缺陷
晶圆是芯片的基础载体，也是缺陷高发环节。视觉检测主要负责：

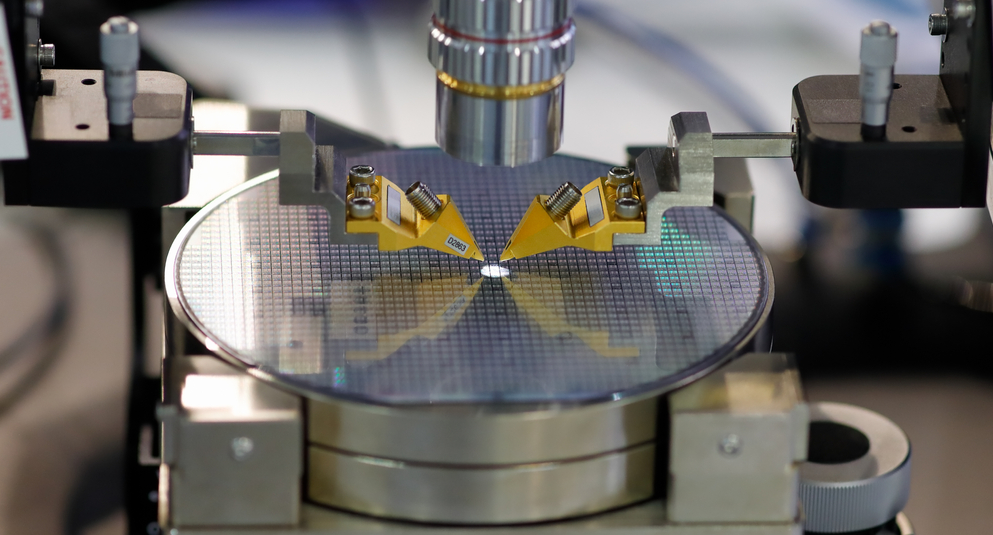

晶圆表面全检：识别颗粒污染、划痕、裂纹、氧化残留、图形桥接、线路断路等各类微观缺陷。
光刻套刻精度测量：多层电路叠加，对位误差需控制在2-3 纳米内，视觉系统精准校准曝光位置，避免层间短路。
晶圆切割定位：高精度定位硅片，控制切割路径，大幅降低崩边、偏位次品，提升切割效率。
实际应用数据：搭载视觉检测后，晶圆缺陷检测准确率超99%，整体良品率提升 15%，原材料损耗显著降低。
2. 中道制程工艺监测
针对蚀刻、薄膜沉积、离子注入等核心工序，实时监测线路线宽、薄膜厚度、图形边缘粗糙度，一旦出现工艺偏差立刻预警，防止批量不良产生，稳定制程工艺。
3. 后道封装检测：成品质量兜底
芯片切割、键合、封装成型后，视觉检测全面把关：
芯片引脚、焊球、焊点检测：检测虚焊、漏焊、焊球偏移、尺寸异常，保障电路连接可靠性。
外观字符、尺寸全检：丝印模糊、缺角、外观破损、封装尺寸偏差一键识别。
芯片读码追溯：识别芯片二维码、序列号，实现全生命周期生产溯源管理。
4. 3D 立体视觉检测：攻克三维结构难题
随着芯片 3D 堆叠、先进封装普及，传统 2D 视觉已经不够用。3D 结构光视觉应运而生，可检测芯片凸起高度、焊球共面度、内部空洞、沟槽深度，完成三维形貌全方位测量，适配先进 3D 封装芯片检测需求。
三、相比传统检测，视觉检测到底有哪些硬核优势
精度极致：突破人眼极限，实现纳米级缺陷识别、亚微米级尺寸测量，人工完全无法企及。
速度超快：在线高速检测，单芯片检测耗时低于 600 毫秒，适配晶圆厂大规模流水线量产。
零疲劳高稳定：24 小时不间断工作，无人工视觉疲劳、判断误差，漏检率、误判率极低。
数据化闭环：不仅检测缺陷，还能统计缺陷数据、分析成因，反向指导工艺优化，形成生产优化闭环。
节省成本：替代大量人工质检岗位，减少不良品报废，长期大幅降低半导体生产成本。
四、行业现状与未来发展趋势
随着全球芯片扩产、先进制程不断升级，半导体检测设备需求持续暴涨。 SEMI 数据预测：2026-2029 年全球晶圆厂设备支出持续增长，检测设备在整体设备占比将从 12% 提升至 15% 以上，仅晶圆环节就释放超 200 亿美元市场增量。
国内市场同样高速增长，我国半导体视觉检测市场规模逐年攀升，但目前高端设备国产化率仅约 5%，核心市场长期被海外巨头占据。国内企业正在依靠算法自研、光学硬件突破，加速国产替代进程。
未来技术发展三大方向：
AI 深度融合：深度学习模型持续进化，自主学习新型缺陷，减少人工标注，适配更多复杂制程，误报率持续降低。
多光谱 + 3D 全域检测：紫外、红外、激光多光源融合，2D+3D 视觉一体化，覆盖更多微观与三维缺陷。
小型集成 + 边缘计算：设备更紧凑、易部署，云端模型 + 产线边缘计算结合，检测速度更快、实时性更强。
结尾总结
芯片越微小，制造越精密，检测就越关键。
半导体视觉检测，早已不是简单的 “拍照检查”，而是芯片良率的守护者、制程优化的助推器。在国产芯片崛起、高端制造突围的道路上，这项硬核视觉技术，将会持续突破精度瓶颈，撑起整个半导体产业的质量根基，迎来广阔的发展蓝海。
